Основное назначение этих конвекторных радиаторов использование в системах отопления при строительстве бюджетного, социального жилья, а так же заводы, фабрики, складские помещения. Конвекторные радиаторы Unilux-UC являются самыми доступными радиаторами на рынке, при этом отличаются экономичностью, эффективностью и производятся из высококачественного металла.
| Конвекторные радиаторы стоят дешевле, либо почти также как алюминиевые, но надежнее и долговечнее. | |
| Монтаж быстрее любых других видов радиаторов, что также позволяет снизить себестоимость. | |
| Нет необходимости в покупке кронштейнов (они идут в комплекте). Экономия средств! | |
| Нет необходимости в большом количестве фитингов (не требуется ставить заглушки на каждый радиатор. Экономия средств! | |
| Краны Маевского также ставятся в гораздо меньшем количестве, так как их можно ставить только на стояки, а не на каждом радиаторе. Экономия средств! |
| Наименование: | Конвектор «Unilux-UC» |
| Назначение: | для 1-х и 2-х трубных систем водяного отопления жилых, общественных и производственных зданий |

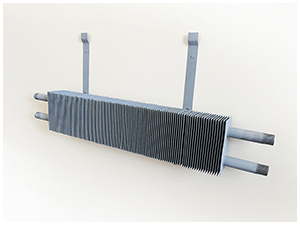

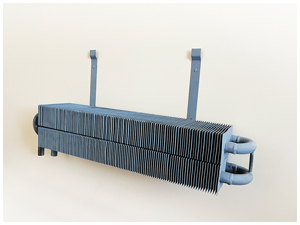

| Нагреватель: | нагреватель, в зависимости от модели состоит из 1-го теплообменника или 2-х, 3-х, 4-х теплообменников объединенных в один общий блок |
| Отводы: | с резьбой - G3/4" / без резьбы (диаметр трубы 26.8мм) |
| Подключение: | 6 видов подключений: 4 вида боковых и 2 вида нижних |
| Длина кожуха: | min = 630 мм | max = 1530 мм |
| Глубина кожуха: | 1 теплообменник - 95 мм | 2+ теплообменника - 160 мм |
| Высота кожуха: | 400 мм |
| Давление: | максимальное рабочее давление теплоносителя - 12 Бар |
| Температура: | максимальная температура теплоносителя - 115°С |
№ |
Мощность (Вт) |
Стоимость (Тг) |
Количество теплообменников |
Длина кожуха (мм) |
1. |
790 |
17300 |
1 |
605 |
2. |
830 |
18000 |
1 |
630 |
3. |
920 |
19500 |
1 |
680 |
4. |
960 |
20200 |
1 |
705 |
5. |
1130 |
23000 |
1 |
800 |
6. |
1310 |
26000 |
1 |
900 |
7. |
1540 |
30400 |
1 |
1030 |
8. |
1980 |
37800 |
1 |
1280 |
9. |
2240 |
42100 |
1 |
1427 |
10. |
2540 |
47200 |
1 |
1600 |
11. |
2210 |
35700 |
2 |
800 |
12. |
2550 |
40300 |
2 |
900 |
13. |
3000 |
46800 |
2 |
1030 |
14. |
3860 |
58300 |
2 |
1280 |
15. |
4370 |
65100 |
2 |
1427 |
16. |
4960 |
73100 |
2 |
1600 |
Длина (мм) |
Длина трубы (мм) |
Кол-во кронштейнов |
Общий вес радиатора (гр) |
№ |
445 |
665 |
2 |
6899 |
1. |
470 |
690 |
2 |
7194 |
2. |
520 |
740 |
2 |
7785 |
3. |
545 |
765 |
2 |
8080 |
4. |
640 |
860 |
2 |
9203 |
5. |
740 |
960 |
2 |
10384 |
6. |
870 |
1090 |
3 |
12132 |
7. |
1120 |
1340 |
3 |
15085 |
8. |
1267 |
1487 |
3 |
16822 |
9. |
1440 |
1660 |
3 |
18866 |
10. |
640 |
860 |
3 |
15824 |
11. |
740 |
960 |
3 |
17877 |
12. |
870 |
1090 |
3 |
20759 |
13. |
1120 |
1340 |
3 |
25894 |
14. |
1267 |
1487 |
3 |
28913 |
15. |
1440 |
1660 |
3 |
32466 |
16. |
*Примечание: Стоимость шиберной заслонки зависит от размера радиатора и может варьироваться от 1 200 до 2 500 тг.
1. Наименование радиатора: Unilux-UC (Unilux Convector);
2. Номинальная мощность радиатора (Вт);
3. Длина кожуха (мм);
4. Количество объединенных теплообменников в радиаторе (1-4);
5. Цвет кожуха (базовый: RAL - 9016 (белый глянец));
6.Тип подключения: SP1, SP2, SD, SC-R, SC-L, BC, BS (расшифровка указана ниже);
7. Шиберная заслонка (встроенный ручной регулятор температуры), если нет, то буква не указывается.

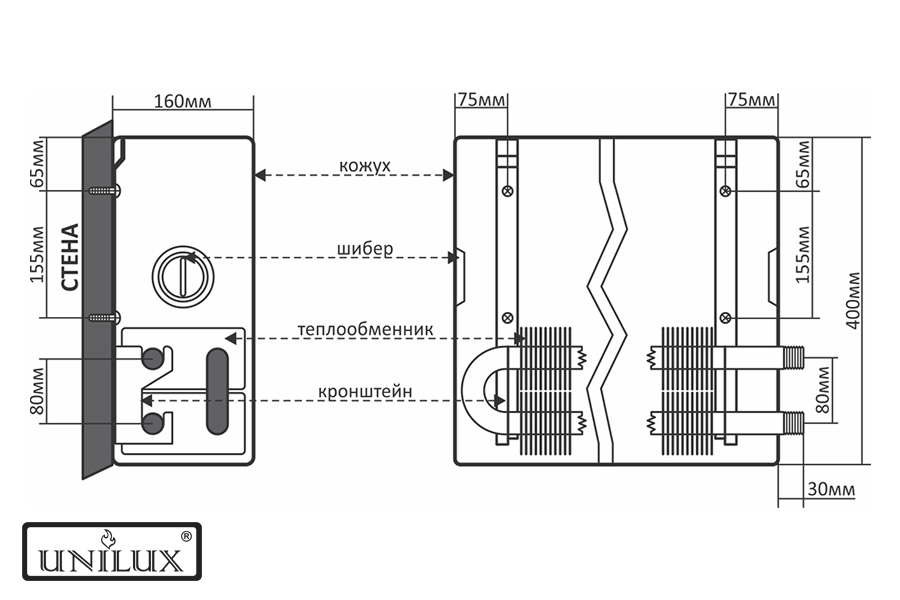

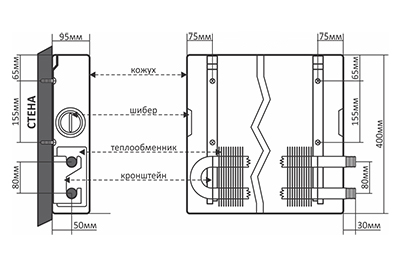

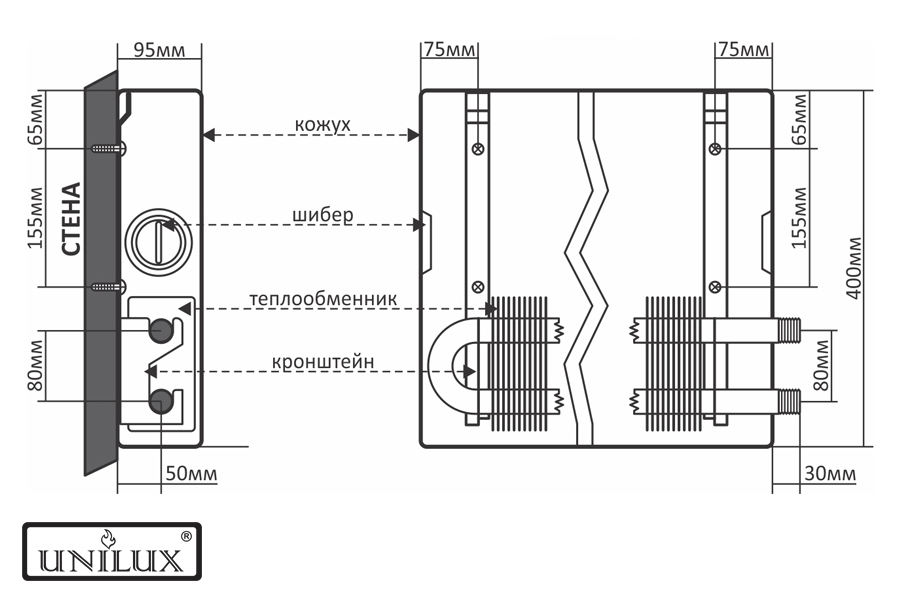

Схема конвектора с одним теплообменником

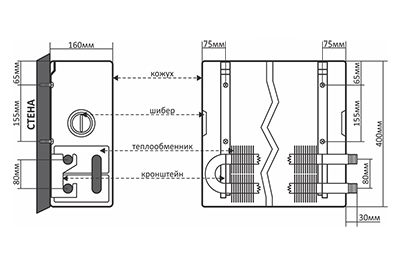

Схема конвектора с двумя теплообменниками

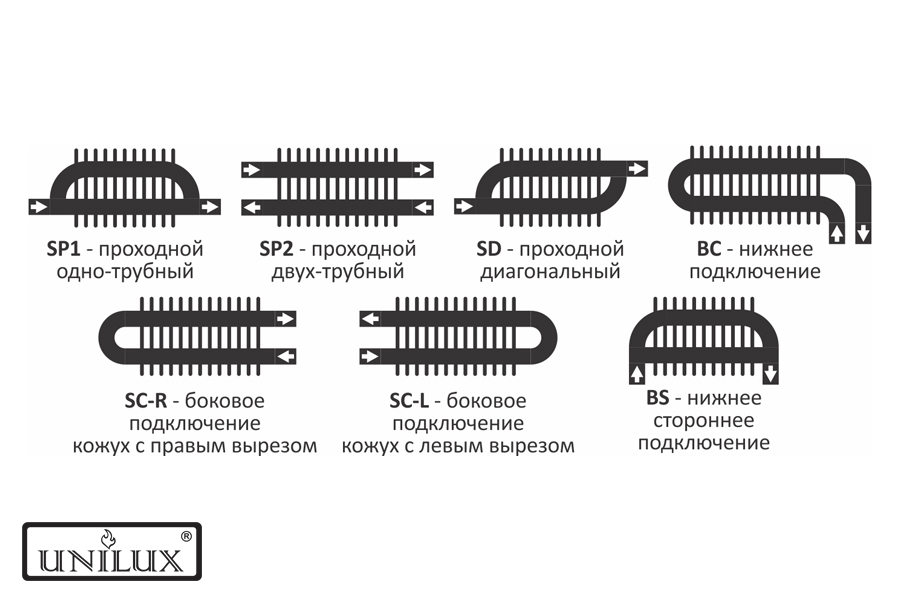

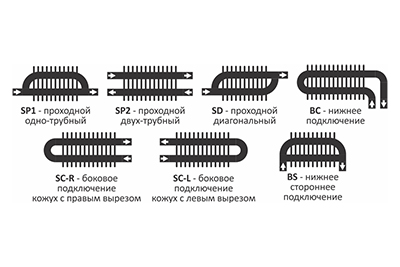

Схема подключений
Паспорт радиатора
